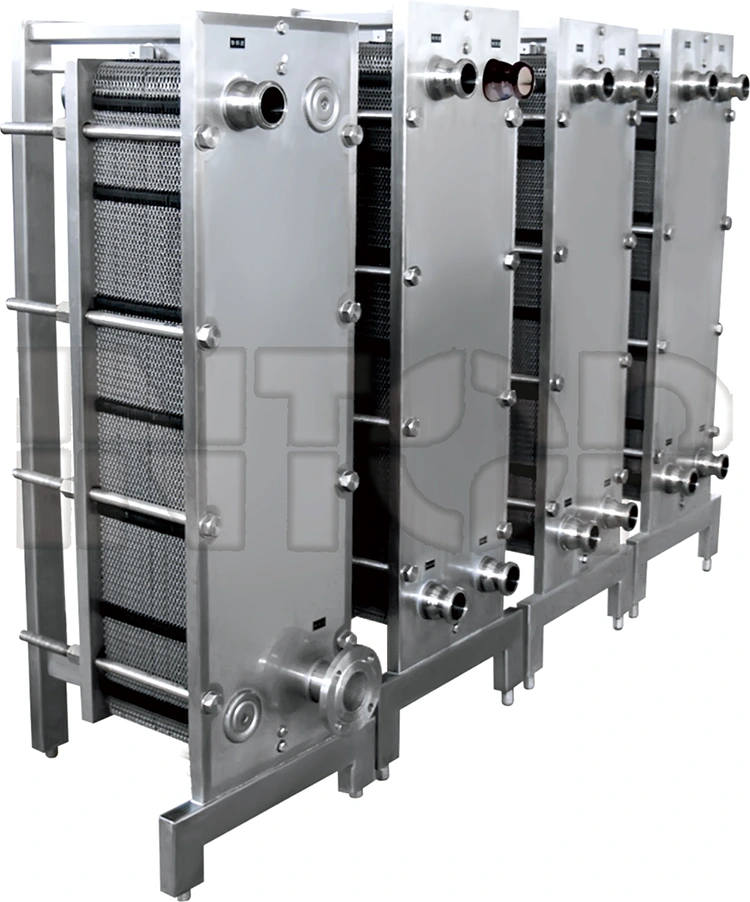

Intercambiador de calor de placas

El intercambiador de calor de placas es un nuevo tipo de intercambiador de calor de alta eficiencia compuesto por placas metálicas con ciertas formas corrugadas apiladas entre sí. La estructura incluye juntas, placas de compresión (placas finales móviles, placas finales fijas) y marcos (barras guía superiores e inferiores, pilares frontales). Las placas están selladas y guiadas mediante juntas de estanqueidad, separando los canales de fluido frío/caliente. El medio de intercambio de calor frío/caliente fluye a través de cada canal e intercambia calor con las placas separadas para lograr la temperatura deseada para el usuario. Cada tablero tiene aberturas en las cuatro esquinas, que se ensamblan en un haz para formar tuberías de distribución y recolección del fluido. Después del intercambio de calor entre el medio frío/caliente, éste regresa desde su respectivo tubo colector y se recicla.

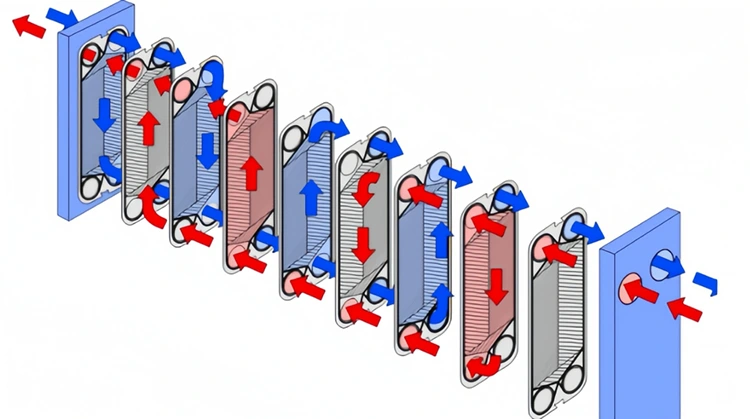

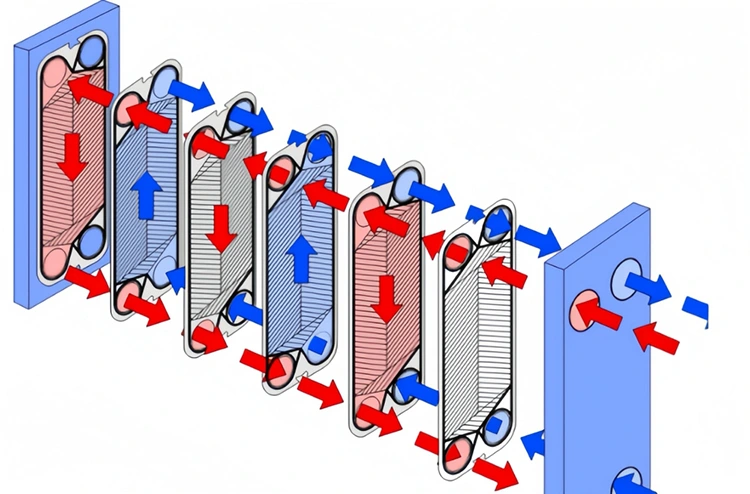

Principio de estructura del producto

Estructura de proceso único: solo 2 placas no transfieren calor: las placas de cabeza y cola.

Estructura de proceso dual: Cada proceso tiene 3 placas que no transfieren calor.

Características del producto

(1) Tamaño pequeño y huella pequeña;

(2) Alta eficiencia de transferencia de calor;

(3) Montaje flexible;

(4) Bajo consumo de metales;

(5) Baja pérdida de calor;

(6) Fácil desmontaje, limpieza y mantenimiento。
