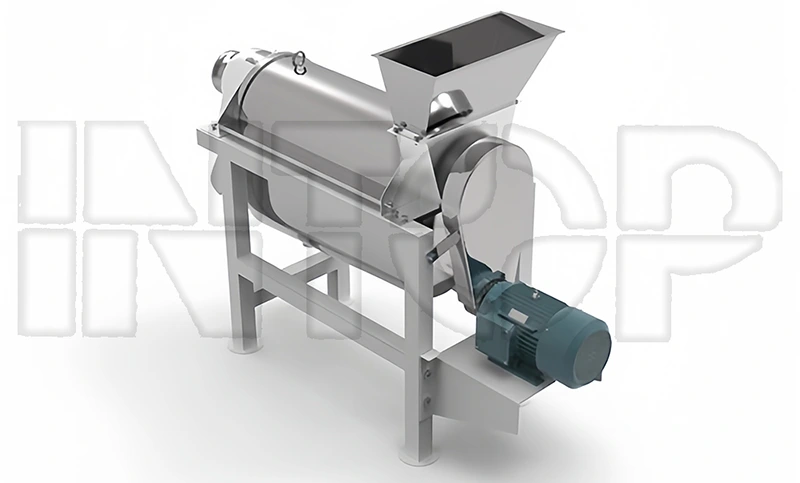

Exprimidor de tornillo

El exprimidor de tornillo utiliza propulsión en espiral para exprimir y reducir gradualmente el volumen de la cámara en espiral, formando así el exprimido de materiales. El equipo consta de un soporte frontal, una tolva de alimentación, un tornillo, una rejilla filtrante, un recipiente para jugo, un soporte trasero y una ranura de descarga de escorias. El extremo izquierdo del husillo se apoya en el asiento del rodamiento y el extremo derecho se apoya en el asiento del rodamiento del volante. El motor acciona el tornillo para que funcione a través de un par de correas triangulares.

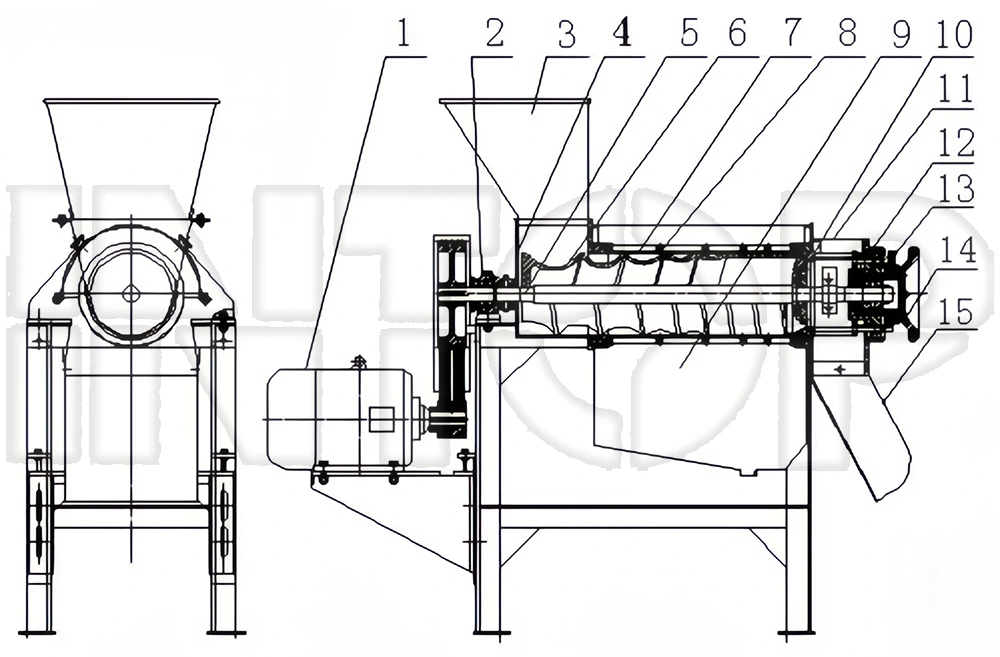

1. Motor 2.asiento del rodamiento 3.tolva de alimentación 4.soporte frontal 5.eje principal 6.tornillo

7. rejilla filtrante 8.esqueleto 9.exprimidor 10.cabezal regulador de presión 11.soporte trasero

12. asiento de sujeción 13. pasador de freno 14. asiento del cojinete del volante 15. tolva de escoria

Parámetros técnicos del producto

Principio de funcionamiento del producto

La pulpa, el jugo y la piel de la fruta triturada ingresan al exprimidor de tornillo a través de la tolva de alimentación. A medida que el diámetro inferior del tornillo aumenta gradualmente a lo largo de la dirección de salida de la escoria mientras el paso disminuye gradualmente, se forma un efecto de compresión sobre el material. La dirección de rotación del husillo en espiral es en sentido contrario a las agujas del reloj cuando se ve desde la tolva de alimentación hacia la tolva de escoria. Las materias primas se añaden a la tolva de alimentación y se comprimen bajo el empuje del tornillo. El jugo exprimido fluye hacia el recipiente de jugo inferior a través del filtro, mientras que los desechos se descargan a través del espacio anular formado entre el tornillo y la parte cónica del cabezal regulador de presión. El tamaño del espacio se puede ajustar moviendo el cabezal regulador de presión a lo largo de la dirección axial. Al girar manualmente el volante del asiento del cojinete del volante, se puede cambiar el tamaño del espacio entre el cabezal regulador de presión y la superficie del cono en espiral, es decir, ajustar la resistencia de la descarga de escoria puede cambiar la tasa de descarga de escoria. Sin embargo, si el espacio es demasiado pequeño, al apretarlo fuertemente, algunas de las partículas de escoria saldrán a través del filtro junto con el jugo. Aunque la producción de jugo aumenta, la calidad del jugo disminuye relativamente. El tamaño del espacio debe determinarse de acuerdo con los requisitos de proceso específicos del usuario. Consiguiendo así la separación automática de jugo y residuo.
